一、用途:

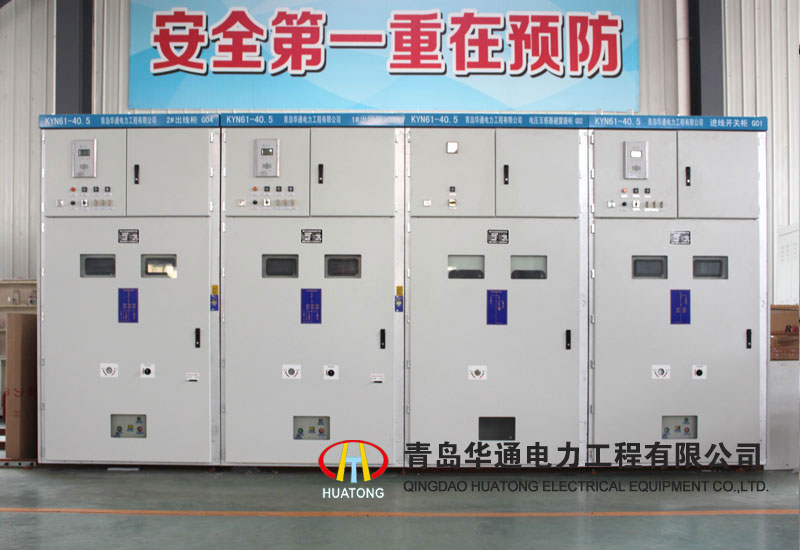

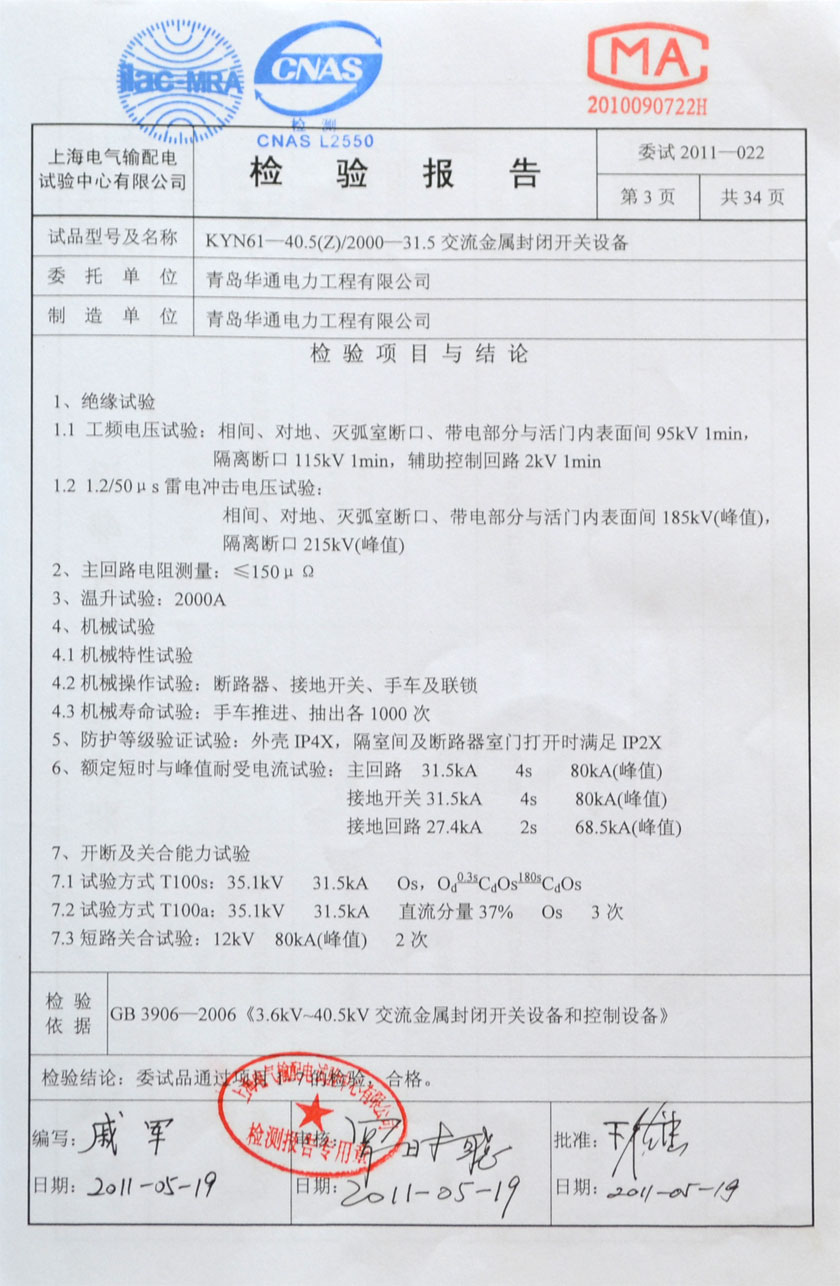

KYN61-40.5型交流金属封闭铠装移开式式交流金属封闭开关柜(以下简称开关柜)系三相交流量50Hz、额定电压40.5KV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用,对电路起到控制、保护和检测等功能,还可用于频繁操作的场所。本开关柜符合GB/T11022-1999、GB3906-1991及DL404-1997等标准。
二、使用环境条件
1、环境温度:上限+40℃,下限-15℃。
2、海拔高度:海拔不超过1000m。
3、相对湿度:日平均值不超过95%,月平均值不超过90%。
4、空气中不得有导电灰尘及足以能腐蚀金属和破坏绝缘的气体的场所,没有火灾、爆炸危险、严重污秽及剧烈震动场所;
5、凡不符合上述环境条件时,应采取按特殊要求制造的产品。
三、结构特征

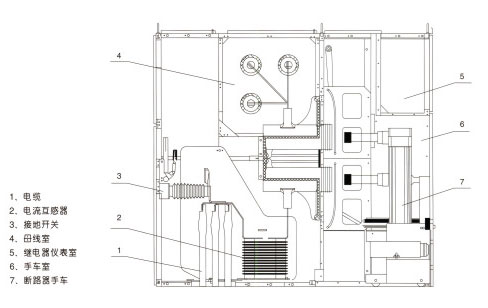

此开关柜结构及特征见图。

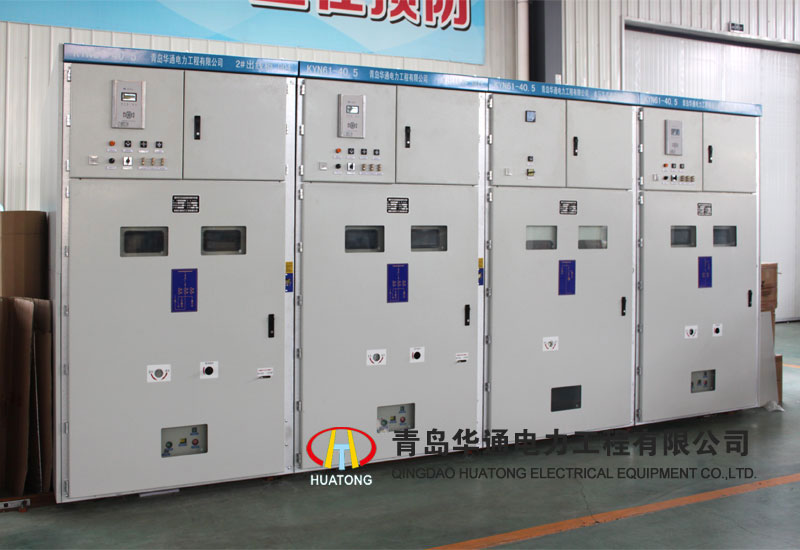

开关设备结构按其组成可分为柜体、手车两大部分,柜体为薄钢板弯制,用螺栓组装成型,典型方案按功能特征,柜体又可分为继电器仪表室、手车室、电缆室和母线室四部分,各部分以接地的金属隔板分隔,其外壳的防护等级为IP4X,手车室门打开,断路器手车处于断开/试验位置时防护等级为IP2X。本开关设备具有电缆出线、架空进出线、母线联络、隔离、电压互感器、避雷器等其它一次方案。
在电缆室里装有电流到感器,接地开关等,宽裕的空间条件便于多根电缆的连接。
触头盒前装有金属活门,上下活门在手车从断开/试验位置运动到工位位置过程中自动打开,当手车反方向运动时自动关闭,形成有效隔离。
四、订货须知
订货时用户应提供下列资料:
产品型号,名称和数量;
一次回路接线方案编号、系统图号及排列图;
二次回路电气原理图及端子排列图;
每台手车柜内一,二次回路所需电器元件详细的规格及数量;
母线的型号及规格,否则按制造厂标准供给;
需要母线桥(两列柜间母线桥和穿墙母线桥)时,需提供跨距尺寸;

若在特殊环境条件下使用,则应在订货时提出。
